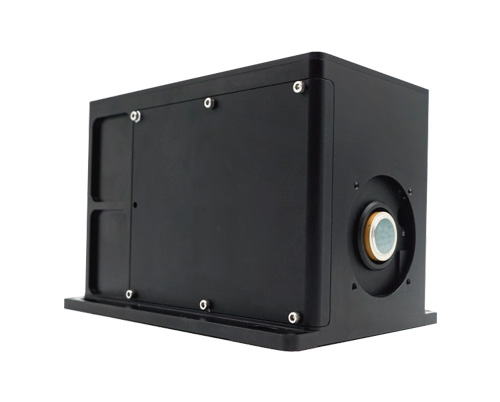

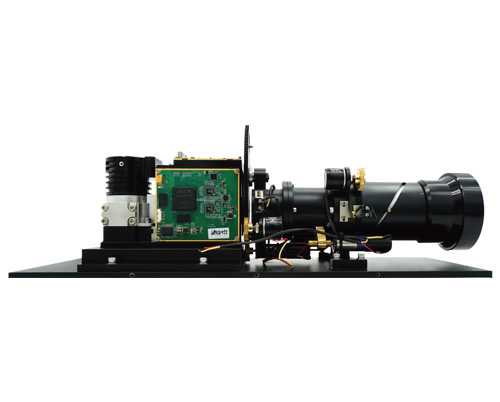

產品簡介
短波斯特林制冷熱像儀采用高靈敏度MCT焦平面探測器，光譜響應范圍0.8μm~2.8μm，波段支持定制化；產品采用圖像時域?yàn)V波、增強、自動調光等智能化光電處理算法，保證了產品良好的成像質量和穩定輸出的特性，采用模塊化設計，尺寸小，重量輕，結構緊湊易于集成。具有靈敏度高，透霧能力強，接口豐富、可靠性高、擴展性強等特點，在透霧透霾、激光檢測、天文觀測，工業探傷等方面得到廣泛應用。
產品特點
· 靈敏度高，低噪聲，采用斯特林制冷；
· 0.8μm~2.8μm短波寬波段成像（可定制）；
· 動態范圍可達70dB；
· 小型化紅外成像實現技術；
· 100%全國產化。
技術指標
| 短波斯特林制機芯 | ||||
| 性能指標 | 分辨率 | 320×256/640x512 | ||
| 工作波段 | 0.8μm-2.8μm | |||
| 像元尺寸 | 30μm/15μm | |||
| 探測器材料 | MCT | |||
| F數 | 2.0 | |||
| 有效像元 | ＞99.5% | |||
| 動態范圍 | ≥70dB | |||
| 制冷方式 | 斯特林制冷，制冷時間不大于7min@20℃ | |||
| 穩定性 | ≤±0.5％@14bit | |||
| 重復性 | ≤±0.8％ | |||
| 線性度 | ≤1％（灰度范圍3000-13000） | |||
| 功能指標 | 幀頻 | 內同步25/50/100Hz，外觸發1~100Hz | ||
| 外部觸發 | LVTTL/LVDS/RS422 | |||
| 電子放大 | x2 | |||
| 鏡像 | 水平/垂直/對角 | |||
| 圖像算法 | 非均勻校正 圖像濾波 細節增強 盲元校正 黑熱/白熱 數字降噪 | |||
| 環境適應性 | 工作溫度 | -40℃~+60℃ | ||
| 存儲溫度 | -45℃~+70℃ | |||
| 沖擊 | 20g 6ms半正弦分布 | |||
| 物理特性 | 外型尺寸 | ≤146mmx136mmx102.6mm | ||
| 重量 | ≤1.6kg | |||
| 接口 | 輸入電壓 | DC 24V | ||
| 功耗 | ≤30W@20℃ | |||
| 視頻輸出 | PAL/NTSC/CL/千兆網/光纖 | |||
| 通信接口 | RS422/RS232 | |||

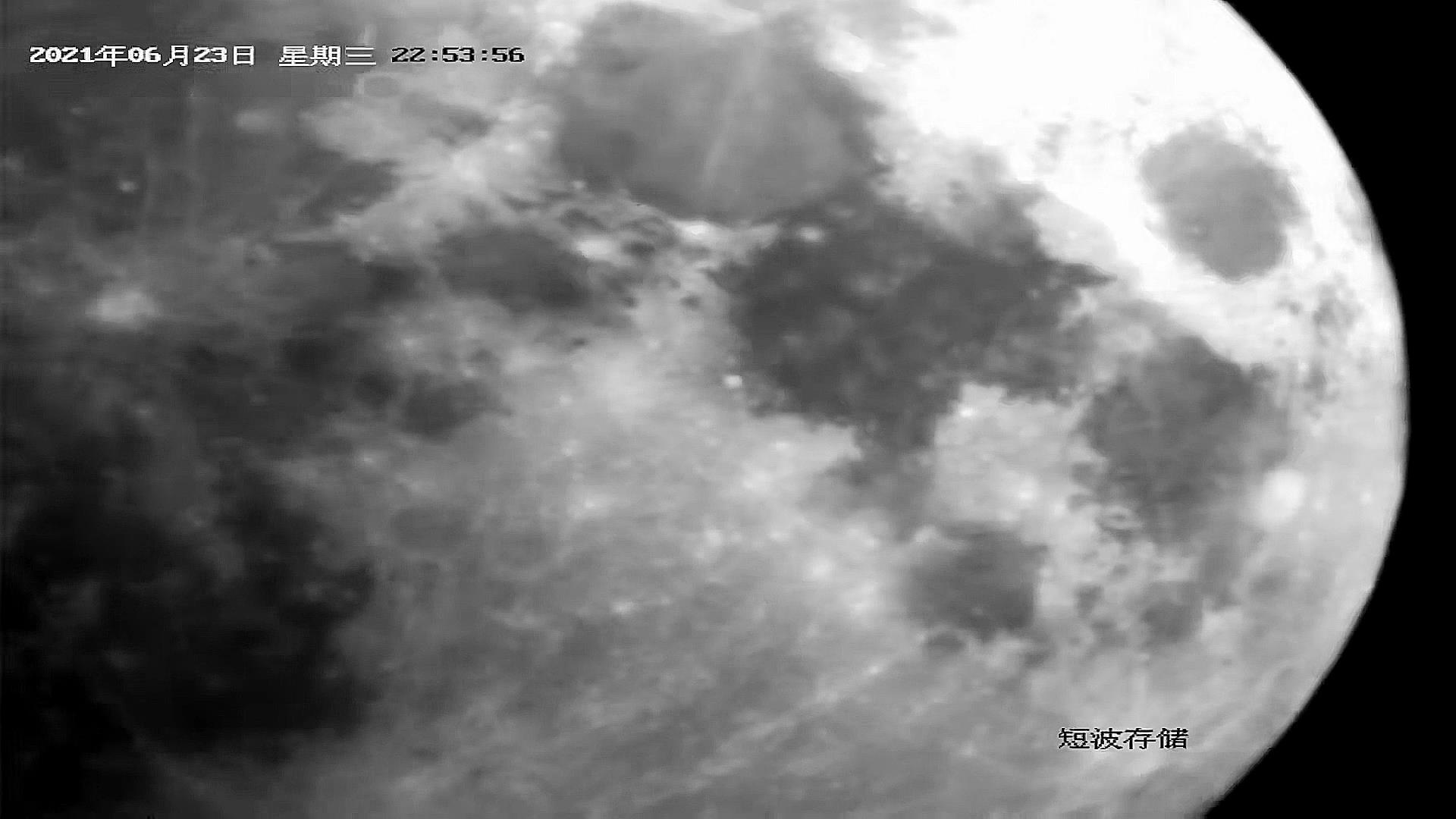

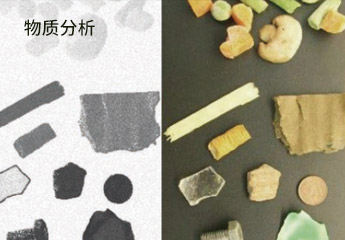

成像效果
