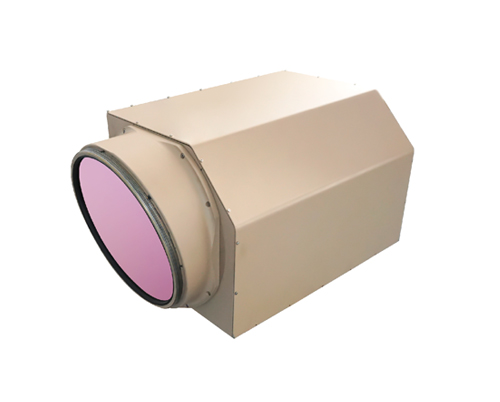

產品簡介
回掃型連續變焦中波制冷熱像儀主要應用于“光電搜索跟蹤系統”中，使系統具備對監視區域的360°全向快速搜索和目標跟蹤測量。該產品可滿足對空中飛行器（飛機、無人機等）、地面的車輛、人員，以及海面的船舶等目標的有效搜索探測，尤其對空中“低、小、慢”目標的搜索、跟蹤、識別具有較大優勢。
在全向快速周掃工作模式下，方位旋轉速度過快帶來的場景變換會引起圖像模糊,為解決此問題, 本紅外熱像儀采用擺掃鏡回掃技術，并利用圖像拼接重建技術消除圖像模糊，保證了方位快速旋轉時圖像的清晰和連續。
產品特點
· 采用擺掃鏡回掃技術，保證了方位快速旋轉時目標圖像的清晰和連續；
· 兼?zhèn)渲軖叱上窈湍暢上駜煞N功能模式；
· 周掃成像模式下，具備大、中、小三個視場工作功能；
· 在凝視成像模式下，具有連續變焦，切換全程圖像清晰；
· 在凝視狀態下，可按照指定焦距值進行光學變倍。
技術指標
| 無人機探測中波紅外熱像儀（F500） | ||
| 性能指標 | 探測器規格 | 640×512@25μm |
| 工作波段 | 3.7μm～4.8μm | |
| 制冷方式 | 斯特林制冷 | |
| F數 | 2.0 | |
| 非均勻性 | ≤5‰ | |
| 幀頻 | 50Hz/100Hz（默認100Hz） | |
| 最小可分辨溫差（MRTD） | ≤250mK（跟蹤模式）；≤450mK（搜索模式） | |
| 噪聲等效溫差（NETD） | ≤34mK@25℃, 75%FOV，時域 | |
| 光學焦距 | ≥40mm～500mm | |
| 視場大小 | 2.04°×2.55°～7.32°×9.15°（連續） | |
| 啟動時間 | ≤8min | |
| 光軸一致性 | ≤2個像素 | |
| 作用距離 | 凝視成像跟蹤距離≥6.5km（能見度≥8km，濕度≤75%，對大疆精靈4） | |
| 功能指標 | 能夠實時輸出場景目標數字圖像 | |
| 回掃成像模式下，具備大、中、小三個視場工作功能 | ||
| 凝視成像模式下，具有連續變焦、多視場切換功能，切換全程圖像清晰 | ||
| 具有手動調焦、自動調焦功能 | ||
| 在凝視狀態下，能夠指定焦距值光學變倍 | ||
| 具有快門校正、背景校正、虛焦校正等非均勻校正功能 | ||
| 具備高亮抑制功能 | ||
具備極性轉換、對比度調節、亮度調節、十字線加載/消隱和記憶、紅外圖像增強、圖像翻轉、濾波算法、 圖像鏡像、狀態記憶及累計工作時間查詢、幀同步輸出等功能 | ||
| 具有2倍、4倍數字變倍功能 | ||
| 具備加電、周期和指令自檢及故障上報功能 | ||
| 具備上報光機系統/機芯/焦面溫度值的功能 | ||
| 具備調焦參數與焦距、溫度的自適應匹配功能 | ||
| 接口 | 工作溫度 | -40℃～+70℃ |
| 存儲溫度 | -55℃～+70℃ | |
| 電源 | DC（24±2）V | |
| 視頻輸出 | CameraLink/SDI | |
| 通信接口 | RS422 | |

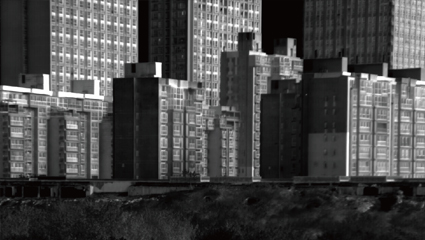

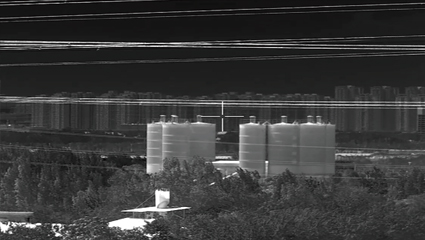

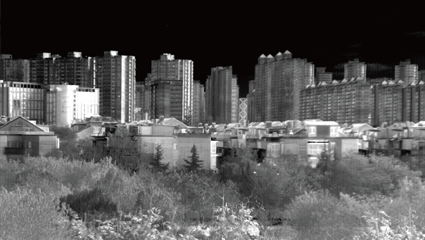

成像效果
