產品簡介
系統主要用于對空中飛行的目標進行搜索、捕獲、跟蹤和測量，實時輸出目標高精度位置信息。系統可360°全向搜索目標，在目標捕獲后，轉入自動跟蹤模式，通過紅外、可見光、激光對目標進行自動跟蹤識別和位置測量。本系統與微波雷達一體化裝配，雷達安裝于本系統上方，主要承擔目標搜索任務，雷達光電聯合工作，為無人機處置設備提供搜索、跟蹤信息。
產品特點
· 多波段融合智能探測；
· 測量精度高；
· 復雜背景下的目標精確探測和識別；
· 抗干擾能力和生存能力強。
技術指標
| 探測器指標 | ||
| 紅外熱像儀 | 探測器 | 中波制冷型640×512 HgCdTe |
| 像元尺寸 | 25μm | |
| 工作波段 | 3.7μm ~4.8μm | |
| NETD | ≤30mk | |
| 幀率 | 100Hz | |
| 光學鏡頭 | 10倍連續變焦鏡頭 | |
| 焦距范圍 | 50mm~500mm（F2.0） | |
| 像偏移 | 光軸中心偏離≤2個像素（變焦同軸度） | |
| 制冷時間 | ≤8min | |
| 可見光相機 | 探測器 | 1/1.8〃CMOS |
| 像元尺寸 | 3.45μm | |
| 工作波段 | 0.4μm-0.7μm；0.8μm ~1.1μm 雙波段 | |
| 焦平面像元數 | 1920×1080 | |
| 幀率 | 30幀 | |
| 光學鏡頭 | 30倍連續變焦鏡 | |
| 焦距 | 25~750mm | |
| 激光測距機 | 工作波長 | 1535±5nm |
| 束散角 | 0.6mrad±0.1mrad | |
| 測距精度 | ≤±3m | |
| 測距頻率 | 單次、1Hz、3Hz、5Hz | |
| 準測率 | ≥98% | |
| 距離分辨率 | ≤50m | |
| 總體指標 | |
| 搜索測角精度 | 方位和俯仰≤0.3°(均方根誤差) |
| 跟蹤測角精度 | 方位和俯仰≤0.03°(均方根誤差) |
距離 (目標：大疆精靈4) | 紅外跟蹤探測距離≥6.5km |
| 可見光跟蹤探測距離≥8km | |
| 激光測距范圍 | 對無人機測距測程：≥4km |
| 在能見度不小于15km，相對濕度不大于80% | |
| 自動記憶跟蹤時間 | ≥3秒 |
| 環境指標 | |
| 工作溫度 | -40℃～（+50+T）℃ |
| 貯存溫度 | -55℃～（+50+T）℃ |
| 平均故障間隔時間（MTBF） | ≥300h |
| 連續工作時間 | ≥8h |
| 注：T為太陽輻射引起的溫升，高溫環境試驗取T=20℃進行考核 | |
| 雷達指標 | |
| 工作頻段 | Ku |
| 探測威力 | ≥8Km（RCS=0.01㎡，檢測和識別概率80%） |
| 方位測量精度 | ≤0.3°（TWS） |
| 俯仰測量精度 | ≤0.3°（TWS） |
| 距離測量精度 | ≤7.5m（TWS） |

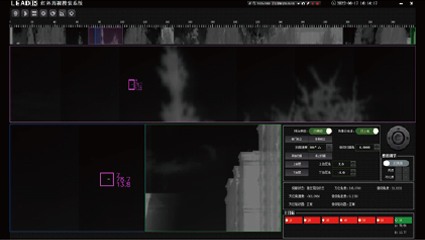

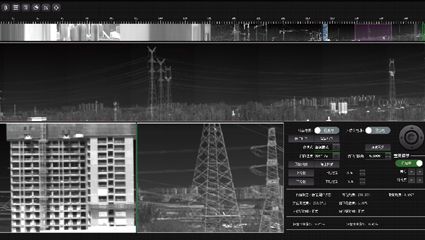

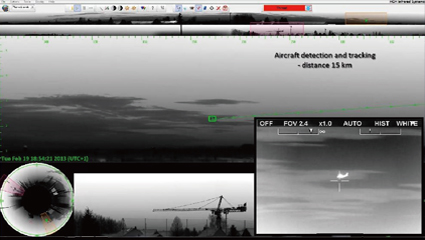

成像效果
