產品簡介

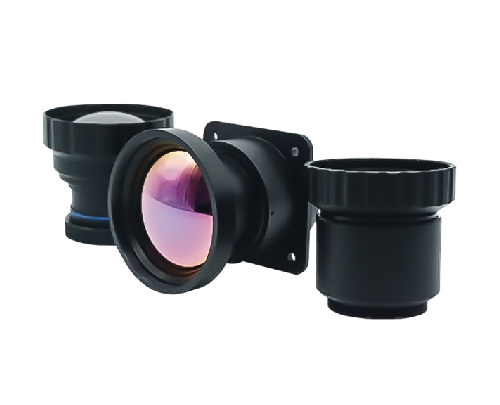

中波紅外系列鏡頭是專為中波紅外波段（MWIR,3.7~4.8μm）設計的定焦、變焦鏡頭，適配制冷型中波紅外探測器，具有近衍射極限性能。產品覆蓋定焦、雙視場、連續光學變焦等規格，具有透過率高，溫度適應性強，變倍過程畫面持續穩定等特點，是遠距離視覺、高靈敏度、更好的信噪比和大氣傳輸要求的較好選擇。
可以根據客戶要求進行定制化生產及開發。
技術指標
| 中波制冷型紅外定焦無熱化鏡頭 | ||||||
| 焦距 | F數 | 工作波段 | 視場角(H×V) | 探測器規格 | 調焦范圍 | 調焦方式 |
| 11mm | 2 | 3.7~4.8μm | 69.8°×58.3° | 280*1024,12μm | M45*1 | 定焦無熱化 |
| 20mm | 2 | 3.7~4.8μm | 27.0°×21.7° | 640*512,15μm 320*256,30μ | M45*1 | 定焦無熱化 |
| 50mm | 2 | 3.7~4.8μm | 11.0°×8.8° | 640*512,15μm 320*256,30μm | M54*1 | 定焦無熱化 |
| 75mm | 2 | 3.7~4.8μm | 7.2°×5.9° | 640*512,15μm 320*256,30μm | M54*1 | 定焦無熱化 |
| 150mm | 2 | 3.7~4.8μm | 3.67°×2.93° | 640*512,15μm 320*256,30μm | M54*1 | 定焦無熱化 |
| 200mm | 4 | 3.7~4.8μm | 2.75°×2.2° | 640*512,15μm 320*256,30μm | M54*1 | 定焦無熱化 |
| 中波制冷型紅外調焦鏡頭 | ||||||
| 焦距 | F數 | 工作波段 | 視場角(H×V) | 探測器規格 | 調焦范圍 | 調焦方式 |
| 25mm | 2.0 | 3.7~4.8μm | 21.7°×17.5° | 640*512,15μm 320*256,30μm | 1.5m~∞ | 手動 |
| 30mm | 2.0 | 3.7~4.8μm | 28.7°×23.1° | 1280*1024,12μm | 1.5m~∞ | 手動 |
| 35mm | 2.0 | 3.7~4.8μm | 15.6°×12.5° | 640*512,15μm 320*256,30μ | 1.5m~∞ | 手動 |
| 50mm | 2.0 | 3.7~4.8μm | 11.0°×8.8° | 640*512,15μm 320*256,30μm | 0.3m~∞ | 手動 |
| 60mm | 2.0 | 3.7~4.8μm | 9.15°×7.32° | 640*512,15μm 320*256,30μm | 5m~∞ | 手動 |
| 90mm | 2.0 | 3.7~4.8μm | 6.1°×4.9° | 640*512,15μm 320*256,30μm | 10m~∞ | 手動 |
| 100mm | 2.0 | 3.7~4.8μm | 5.5°×4.4° | 640*512,15μm 320*256,30μm | 10m~∞ | 手動 |
| 120mm | 2.0 | 3.7~4.8μm | 4.58°×3.66° | 640*512,15μm 320*256,30μm | 10m~∞ | 手動 |
| 150mm | 4.0 | 3.7~4.8μm | 7.32°×5.86° | 1280*1024,15μm 640*512,15μm 320*256,30μm | 10m~∞ | 手動 |
| 180mm | 2.0 | 3.7~4.8μm | 3.05°×2.44° | 640*512,15μm 320*256,30μm | 10m~∞ | 手動 |
| 中波制冷型紅外變焦鏡頭 | ||||||
| 焦距 | F數 | 工作波段 | 視場角(H×V) | 探測器規格 | 調焦范圍 | 調焦方式 |
60/240mm雙視場 | 2.0 | 3.7~4.8μm | 9.15°×7.32°/2.29°×1.83° | 640*512,15μm 320*256,30μm | 10m~∞ 50m~∞ | 電動 |
75/300mm雙視場 | 4.0 | 3.7~4.8μm | 7.32°×5.86°/1.83°×1.47° | 640*512,15μm 320*256,30μm | 20m~∞ 50m~∞ | 電動 |
15~300mm連續變焦 | 4.0 | 3.7~4.8μm | 35.5°×28.7°~1.83°×1.47° | 640*512,15μm 320*256,30μm | 2.5m~∞ 25m~∞ | 電動 |
21~420mm連續變焦 | 4.0 | 3.7~4.8μm | 25.75°×20.73°~1.31°×1.05° | 640*512,15μm 320*256,30μm | 2.5m~∞ 25m~∞ | 電動 |
30~240mm連續變焦 | 4.0 | 3.7~4.8μm | 18.18°×14.59°/2.3°×1.83° | 640*512,15μm 320*256,30μm | 3m~∞ 20m~∞ | 電動 |
30~660連續變焦 | 4.0 | 3.7~4.8μm | 18.18°×14.59°～0.83°×0.67° | 640*512,15μm 320*256,30μm | 3m~∞ 30m~∞ | 電動 |
60~400連續變焦 | 4.0 | 3.7~4.8μm | 9.14°×7.32°～1.37°×1.1° | 640*512,15μm 320*256,30μm | 3m~∞ 20m~∞ | 電動/自動 |
20~1050連續變焦 | 4.0/5.5 | 3.7~4.8μm | 27°×21.7°～0.52°×0.42° | 640*512,15μm 320*256,30μm | 3m~∞ 500m~∞ | 電動/自動 |
40~1200連續變焦 | 4.0/5.5 | 3.7~4.8μm | 27°×21.7°～0.91°×0.73° | 1280*1024,15μm 640*512,15μm 320*256,30μm | 3m~∞ 500m~∞ | 電動/自動 |
95~305連續變焦 | 2.0 | 3.7~4.8μm | 5.78°×4.62°～1.8°×1.44° | 640*512,15μm 320*256,30μm | 10m~∞ 100m~∞ | 電動/自動 |
40~200連續變焦 | 2.0 | 3.7~4.8μm | 13.68°×10.96°～2.75°×2.2° | 640*512,15μm 320*256,30μm | 10m~∞ 50m~∞ | 電動/自動 |
60~600連續變焦 | 2.0 | 3.7~4.8μm | 9.15°×7.32°～0.91°×0.73° | 640*512,15μm 320*256,30μm | 5m~∞ 500m~∞ | 電動/自動 |
| 中波制冷型紅外周視掃描鏡頭 | |||||||
| 焦距 | F數 | 工作波段 | 視場角(H×V) | 探測器規格 | 轉臺轉速 | 調焦范圍 | 調焦方式 |
| 200mm | 2.0 | 3.7~4.8μm | 4.58°×3.66° | 640*512,25μm | 360°/s | 10m~∞ | 電動/自動 |
40~360 連續變焦 | 4.0 | 3.7~4.8μm | 27°×21.7° ～1.52°×1.22° | 640*512,15μm 320*256,30μm | 60mm焦距，360°/s 180mm焦距，120°/s 360mm焦距，60°/s | 10m~∞ 100m~∞ | 電動/自動 |
50~500 連續變焦 | 2.0 | 3.7~4.8μm | 18.18°×14.59° ～1.83°×1.46° | 640*512,25μm 640*512,15μm 320*256,30μm | 100mm焦距，180°/s 200mm焦距，120°/s 360mm焦距，90°/s | 10m~∞ 100m~∞ | 電動/自動 |
