產品簡介

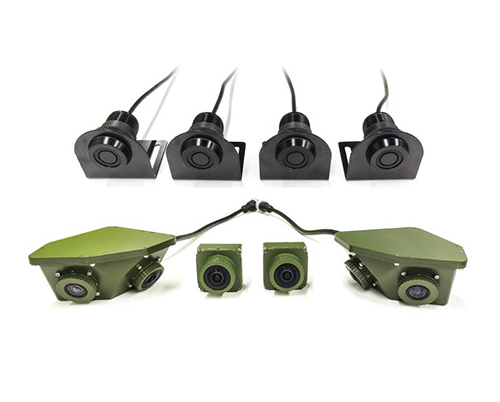

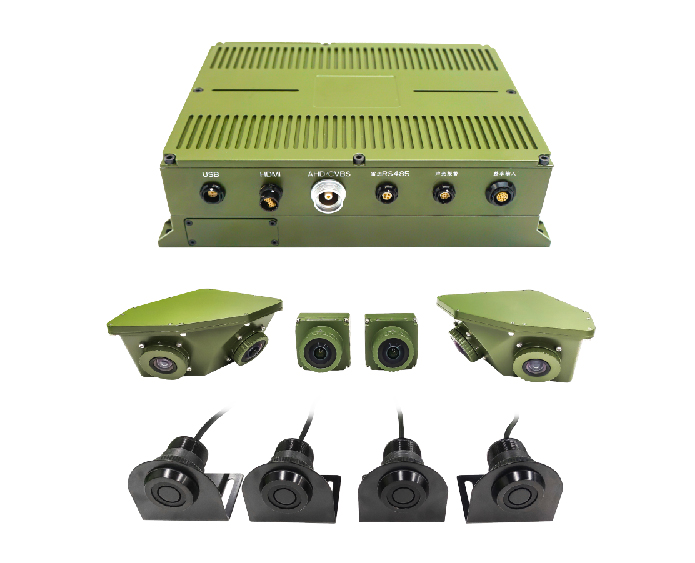

360°全景車載輔助駕駛系統采用100%全國產化設計，由控制器、前置攝像頭、左側攝像頭、左后攝像頭、右側攝像頭、右后攝像頭、后視攝像頭、超聲波雷達、連接線纜等組成；能夠?qū)?路高清影像校正后實現無縫拼接，可實時顯示3D行車場景，實現360°無死角輔助駕駛；同時搭載4路超聲波倒車?yán)走_，主動提示避讓障礙物等潛在危險。
360°全景影像系統搭載的高清攝像頭支持星光級低照度夜視，夜間昏暗的情況下仍然可視。系統能夠在3D全景視圖、宮格視圖及單視圖之間切換，可以根據車輛的轉向、擋位等信號（支持硬線信號及CAN報文）變化，切換到3D全景視圖、單視圖。
該系統廣泛應用于礦車、物流車、卡車、消防車等特殊車輛，易于安裝和標定。
產品特點
· 系統采用100%全國產化設計；
· 提供8路低照度高清視頻輸入；
· 影像拼接，形成360°或270°環視影像，可以實現全景視圖、宮格視圖及單視圖之間切換；
· 根據轉向、檔位等信號（支持硬線信號及CAN總線報文）變化，進入全景視圖、單視圖；
· 具備一鍵自動標定功能，省時省力；
· 錄像功能：存儲至少72小時融合視頻信息；
· 3D視角隨意切換，滿足不同需求；
· 單視圖快速出圖，高流暢、低延時；
· 搭配4路超聲波雷達探頭，輔助倒車使用；
· 系統具備故障檢測功能，支持上電自檢和運行過程中的故障檢測。
技術指標
| 360°全景車載輔助駕駛系統 | ||
| 設備 | 技術指標 | 性能參數 |

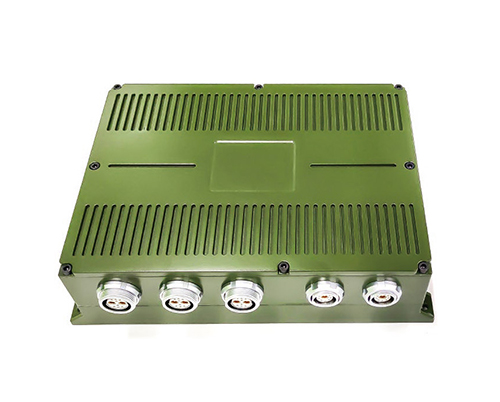

| 控制器主要參數 | 工作電壓 | DC16V～32V |
| 額定電壓 | DC24V | |
| 功耗 | 正常工作＜50W（DC24V）（含攝像頭和超聲波雷達） | |
| 工作溫度 | -41℃～+60℃ | |
| 存儲溫度 | -50℃～+70℃ | |
| 視頻輸入 | 8路AHD輸入，6路標準配置，2路可選配置 | |
| 視頻輸出 | 1路HDMI輸出，1路AHD/CVBS輸出 | |
| CAN總線 | 2路CAN2.0B（通訊速率可配置，支持CAN-FD） | |
| 硬線IO輸入 | 8路硬線IO信號輸入，可配置高電平有效或低電平有效 | |
| USB接口 | 1路USB 3.0接口 | |
| TF卡存儲 | 支持不小于128G（默認128G TF卡） | |
| 防護等級 | IP54 | |
| 電磁兼容 | 滿足CE102、CS101、CS114、CS115、CS116、RE102、RS103、CS112的相關要求 | |
攝像頭主要參數 | 工作電壓 | DC16V～32V |
| 額定電壓 | DC24V | |
| 工作溫度 | -41℃～+60℃ | |
| 存儲溫度 | -50℃～+70℃ | |
| 分辨率 | 1920x1080P | |
| 幀率 | 30fps | |
| 環境平均最低照度 | 0.01Lux（彩色） | |
| 防護等級 | IP67 | |
| 電磁兼容 | 滿足CE102、CS101、CS114、CS115、CS116、RE102、RS103、CS112的相關要求 | |
超聲波雷達主要參數 | 工作電壓 | DC8V～16V |
| 額定電壓 | DC12V | |
| 工作溫度 | -41℃～+60℃ | |
| 工作電流 | 20mA | |
| 存儲溫度 | -50℃～+70℃ | |
| 探測距離 | 行人：0.3-3米，物體：0.3-5米（物體面積＞1m2） | |
| 探頭工作方式 | 超聲波 | |
| 超聲波工作頻率 | 40KHz | |
| 探頭探測精度 | 10cm | |
| 探頭探測角度 | 70°±10° | |
| 探頭連接方式 | 航空頭分支線并聯 | |
| 防護等級 | IP67 | |
| 電磁兼容 | 滿足CE102、CS101、CS114、CS115、CS116、RE102、RS103、CS112的相關要求 | |

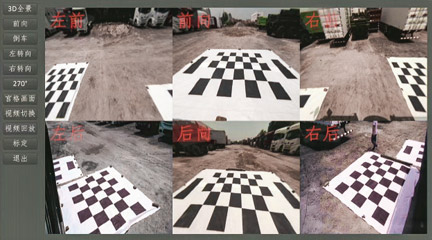

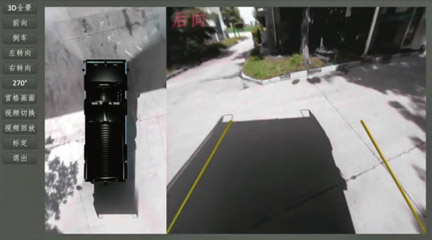

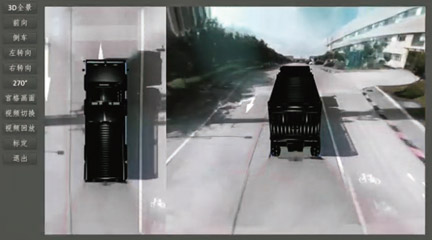

成像效果
